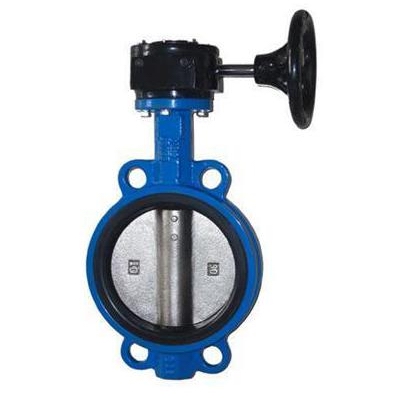

  产品名称: 蜗轮传动对夹式软密封蝶阀
  产品型号: WBGX(D372X)


  咨询电话:021-51061830 黄功
 相关产品
 气动软密封蝶阀
 电动对夹式软密封蝶阀
 法兰式软密封气动蝶阀
 对夹式软密封蝶阀


一、产品概述

我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

二、特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

三、主要结束参数

公称通经DN(mm)
50~2000
50~1600
公称药理PN(MPa)
0.6
1.0
1.6
密封试验(MPa)
0.66
1.1
1.76
强度试验(MPa)
0.9
1.5
2.4
适用温度
丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称
材料
阀体
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
阀轴
2Cr13
密封圈
丁腈耐油橡胶
填料
柔性石墨

五、执行标准

制造标准
GB/T122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T13927-92

六、WBGX(D372X)-6/10/16蜗轮传动对夹式软密封蝶阀主要外形连接尺寸单位:mm

DN
L
H
H1
A
B
ФD
0.6MPa
1.0MPa
1.6MPa
50
43
77
309
180
200
88
99
99
65
46
85
320
180
200
108
118
118
80
46
95
340
180
200
124
132
132
100
52
105
360
180
200
144
156
156
125
56
129
405
180
200
174
184
184
150
56
132
450
270
280
199
211
211
200
60
165
607
270
280
254
266
266
250
68
197
659
270
280
309
319
319
300
78
234
742
380
420
363
370
370
350
78
283
792
380
420
413
429
429
400
102
325
887
450
470
463
480
480
450
114
369
935
480
490
518
530
548
500
127
404
985
480
490
568
582
609
600
154
470
1243
480
490
667
682
720
700
165
503
1346
640
660
772
794
794
800
190
571
1466
640
660
878
901
901
900
203
621
1565
750
860
978
1001
1001
1000
216
702
1781
850
900
1078
1112
1112
1200
254
818
1965
850
900
1295
1328
1328
